Guida ai principali componenti di un impianto fotovoltaico: celle, moduli, vetro protettivo, telaio, junction box, inverter, strutture di supporto e sistemi di accumulo.
Come è fatto un impianto fotovoltaico
Un impianto fotovoltaico è composto da diversi elementi che lavorano insieme per trasformare l'energia solare in energia elettrica utilizzabile da abitazioni, aziende e attività industriali.
I principali componenti di un impianto fotovoltaico sono:
- celle e moduli fotovoltaici;
- vetro frontale e telaio del pannello;
- junction box e diodi di bypass;
- cavi e connettori;
- strutture di supporto;

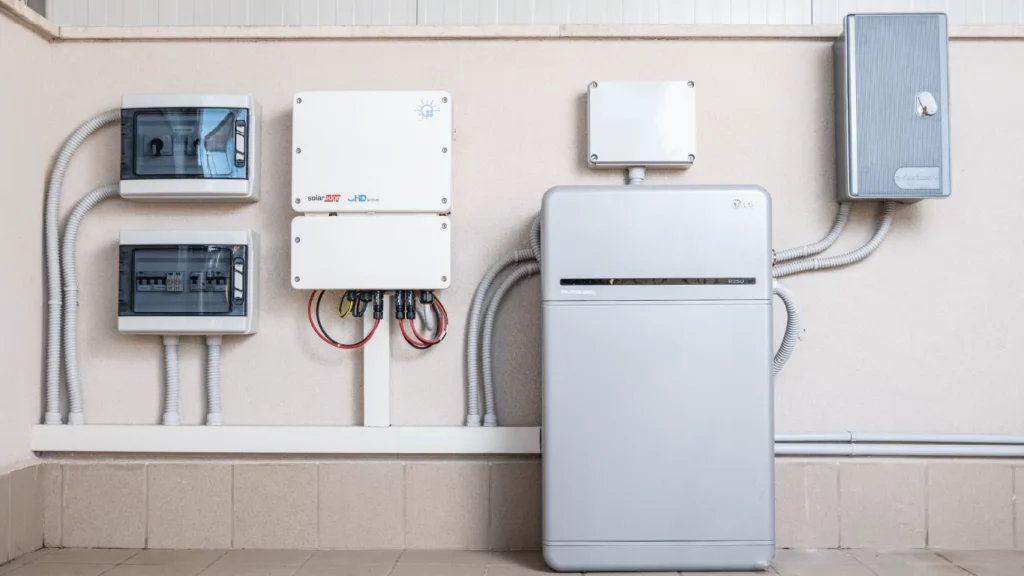

- inverter fotovoltaico;

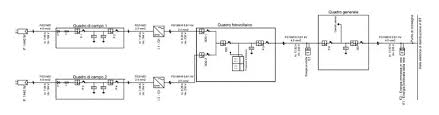

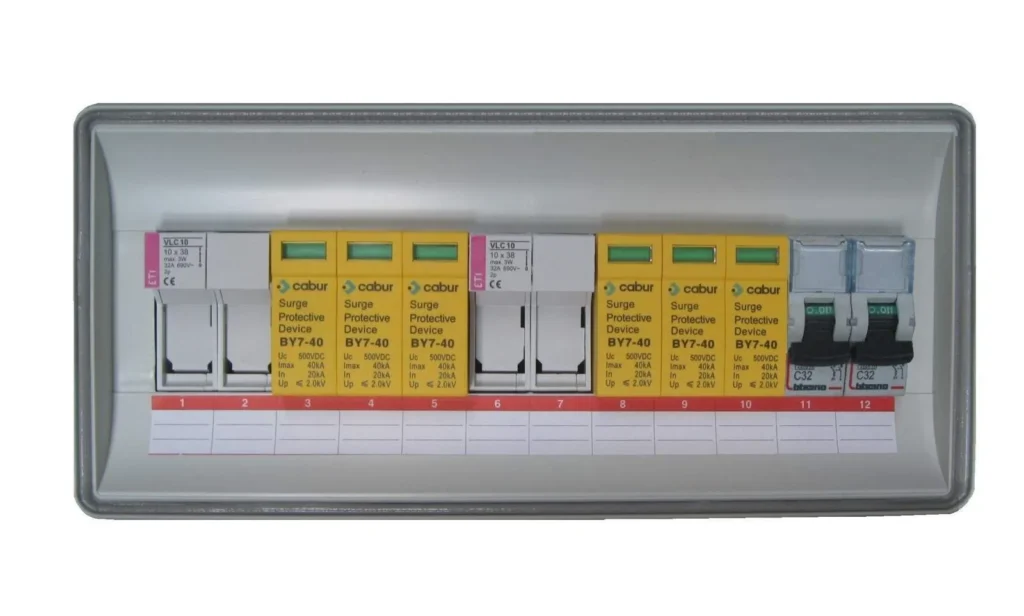

- quadri elettrici e sistemi di protezione;

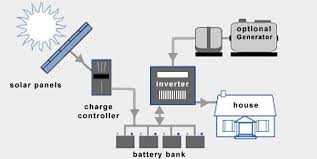

- eventuali sistemi di accumulo;
- sistemi di monitoraggio.
La qualità e il corretto dimensionamento di ogni componente incidono sull'efficienza, sull'affidabilità e sulla durata complessiva dell'impianto.
Come è fatto un impianto fotovoltaico
Un impianto fotovoltaico è composto da diversi elementi che lavorano insieme per trasformare l'energia solare in energia elettrica utilizzabile da abitazioni, aziende e attività industriali.
I principali componenti di un impianto fotovoltaico sono:
- celle e moduli fotovoltaici;
- vetro frontale e telaio del pannello;
- junction box e diodi di bypass;
- cavi e connettori;
- strutture di supporto;
- inverter fotovoltaico;
- quadri elettrici e sistemi di protezione;
- eventuali sistemi di accumulo;
- sistemi di monitoraggio.
La qualità e il corretto dimensionamento di ogni componente incidono sull'efficienza, sull'affidabilità e sulla durata complessiva dell'impianto.
Celle fotovoltaiche: come funzionano e quali tipi esistono
La cella fotovoltaica è l’elemento di base del modulo fotovoltaico. La sua funzione è trasformare l’energia della radiazione solare in energia elettrica attraverso l’effetto fotovoltaico.
Più celle collegate tra loro formano un modulo fotovoltaico; più moduli collegati costituiscono stringhe e generatori fotovoltaici.
Come funziona una cella fotovoltaica
Quando la luce solare colpisce il materiale semiconduttore della cella, generalmente silicio, l’energia dei fotoni mette in movimento le cariche elettriche e genera una corrente continua.
La quantità di energia prodotta dipende da diversi fattori, tra cui tecnologia della cella, irraggiamento solare, temperatura, orientamento e condizioni operative.
Principali tipi di celle fotovoltaiche
Celle in silicio monocristallino
Le celle monocristalline sono realizzate a partire da cristalli di silicio ad elevata purezza. Sono tra le tecnologie più diffuse nei moduli moderni e possono raggiungere elevate efficienze, risultando particolarmente adatte quando lo spazio disponibile è limitato.
Celle in silicio policristallino
Le celle policristalline sono ottenute da più cristalli di silicio. Sono state ampiamente utilizzate negli impianti fotovoltaici e presentano caratteristiche di rendimento e costo differenti rispetto alle tecnologie monocristalline.
Celle a film sottile
Le tecnologie a film sottile utilizzano strati molto sottili di materiale fotovoltaico. Possono offrire vantaggi in applicazioni specifiche, ad esempio in presenza di particolari condizioni di luce, temperatura o integrazione architettonica.
Celle ad alta efficienza
Le tecnologie più recenti possono utilizzare strutture e trattamenti avanzati per aumentare l’efficienza della conversione energetica e ridurre le perdite elettriche.
Perché la qualità delle celle è importante
La qualità delle celle fotovoltaiche incide direttamente sulle prestazioni del modulo e, di conseguenza, sulla produzione dell’intero impianto.
- efficienza di conversione dell’energia solare;
- stabilità delle prestazioni nel tempo;
- comportamento alle alte temperature;
- resistenza al degrado;
- uniformità elettrica tra le celle;
- durata complessiva del modulo fotovoltaico.
Celle fotovoltaiche e sostenibilità
Una parte significativa dei materiali presenti nei moduli fotovoltaici, come vetro, alluminio e componenti metallici, può essere recuperata attraverso processi di trattamento e riciclo a fine vita.
La riciclabilità effettiva dipende dalla tecnologia del modulo, dalla sua costruzione e dai processi industriali utilizzati per il trattamento.
Vetro frontale dei pannelli fotovoltaici
Il vetro frontale del pannello fotovoltaico protegge le celle dagli agenti atmosferici e contribuisce alla resistenza meccanica, alla sicurezza e alla durata del modulo.
Nei moduli fotovoltaici moderni viene generalmente utilizzato vetro temprato ad alta trasmittanza, progettato per favorire il passaggio della radiazione solare e resistere alle sollecitazioni ambientali previste per l’installazione.
Caratteristiche del vetro fotovoltaico
Le caratteristiche del vetro possono variare in funzione del produttore e del tipo di modulo, ma tra gli aspetti più importanti troviamo:
- elevata trasmissione della luce verso le celle fotovoltaiche;
- resistenza meccanica agli urti e agli agenti atmosferici;
- protezione da pioggia, vento, neve e grandine;
- resistenza ai raggi UV e agli agenti ambientali;
- eventuali trattamenti antiriflesso per migliorare la captazione della luce;
- stabilità e durata nel tempo.
Pannelli fotovoltaici e resistenza alla grandine
I moduli fotovoltaici destinati al mercato europeo vengono sottoposti a prove meccaniche e ambientali previste dalle norme tecniche applicabili, tra cui le serie IEC 61215 e IEC 61730.
La resistenza effettiva alla grandine dipende però dal modello del pannello, dalle caratteristiche del vetro, dalla costruzione del modulo e dai test dichiarati dal produttore.
Per questo motivo è importante verificare la documentazione tecnica del modulo scelto, soprattutto per installazioni in aree soggette a eventi atmosferici intensi.
Perché scegliere pannelli con vetro di qualità
- maggiore protezione delle celle fotovoltaiche;
- migliore resistenza agli agenti atmosferici;
- buona trasmissione della radiazione solare;
- maggiore affidabilità nel lungo periodo;
- riduzione del rischio di danni meccanici e infiltrazioni;
- migliore protezione dell’investimento fotovoltaico.
Progettazione di impianti fotovoltaici a Bergamo, in Lombardia e in tutta Italia
Lo Studio Tecnico Roberto Miele progetta impianti fotovoltaici per aziende, capannoni e altre applicazioni in Lombardia, valutando anche le caratteristiche tecniche dei moduli in funzione del sito di installazione e delle condizioni ambientali previste.
Materiali di incapsulamento EVA e backsheet nei moduli fotovoltaici
All’interno di un modulo fotovoltaico, i materiali di incapsulamento e lo strato posteriore svolgono un ruolo importante nella protezione delle celle, nell’isolamento elettrico e nella durata complessiva del pannello.
Materiale di incapsulamento EVA
L’EVA, acronimo di etilene-vinil acetato, è uno dei materiali comunemente utilizzati per incapsulare le celle fotovoltaiche tra il vetro frontale e lo strato posteriore.
Le principali funzioni dell’EVA sono:
- proteggere le celle fotovoltaiche da urti e vibrazioni;
- favorire la trasmissione della luce verso le celle;
- contribuire all’isolamento elettrico;
- proteggere le celle dall’umidità e dagli agenti ambientali;
- mantenere stabilità e adesione tra i diversi strati del modulo.
La qualità dell’incapsulante è importante perché può influire sulla trasparenza, sull’adesione, sull’invecchiamento e sulla resistenza del modulo nel tempo.
Backsheet: lo strato posteriore del modulo fotovoltaico
Il backsheet è lo strato posteriore del modulo fotovoltaico e svolge funzioni di protezione meccanica, isolamento elettrico e barriera contro gli agenti esterni.
Tra le principali funzioni del backsheet:
- isolamento elettrico della parte posteriore del modulo;
- protezione da umidità, polvere e contaminanti;
- resistenza ai raggi UV e agli agenti atmosferici;
- supporto alla stabilità meccanica del modulo;
- protezione dei componenti interni durante l’esercizio.
I materiali utilizzati per il backsheet possono variare a seconda del produttore e della tecnologia del modulo. La scelta del materiale influisce sulla resistenza ambientale e sulla durata del pannello.
Struttura di un modulo fotovoltaico

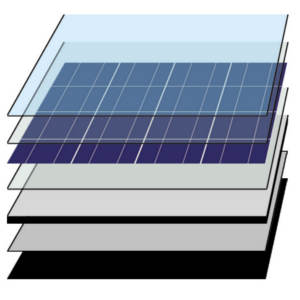

Un modulo fotovoltaico è normalmente costituito da più strati sovrapposti, ognuno con una funzione specifica.
- vetro frontale: protezione dagli agenti atmosferici e trasmissione della luce;
- strato di incapsulamento: protezione e isolamento delle celle;
- celle fotovoltaiche: conversione della radiazione solare in energia elettrica;
- secondo strato di incapsulamento: stabilizzazione e protezione delle celle;
- backsheet o vetro posteriore: protezione della parte posteriore del modulo.
Perché EVA e backsheet sono importanti
Un incapsulamento di qualità contribuisce a proteggere le celle dall’umidità, dagli sbalzi termici, dai raggi UV e dalle sollecitazioni meccaniche, aiutando a mantenere nel tempo affidabilità e prestazioni del modulo fotovoltaico.
Telaio e strutture di supporto dei pannelli fotovoltaici
Il telaio del pannello fotovoltaico e le strutture di supporto dell’impianto svolgono funzioni differenti ma entrambe fondamentali per garantire stabilità, resistenza meccanica e corretta installazione dei moduli.
Caratteristiche del telaio fotovoltaico
Il telaio del modulo, generalmente realizzato in alluminio, protegge i bordi del pannello e contribuisce alla sua rigidità meccanica.
Tra le principali caratteristiche:
- resistenza meccanica a vento, neve e vibrazioni;
- protezione dei bordi del modulo fotovoltaico;
- resistenza alla corrosione e agli agenti atmosferici;
- compatibilità con sistemi di fissaggio e staffaggio;
- stabilità strutturale durante la vita utile del pannello.
Strutture di supporto per impianti fotovoltaici
Le strutture di supporto fotovoltaiche consentono di fissare i moduli in modo stabile e con l’orientamento più adatto alle caratteristiche dell’edificio o del terreno.
La scelta della struttura dipende dal tipo di copertura, dalle condizioni del sito, dai carichi previsti e dalle caratteristiche dell’impianto.
Strutture fotovoltaiche per tetto
Per le installazioni su edifici possono essere utilizzati sistemi di fissaggio differenti in funzione della copertura.
- strutture per tetti inclinati;
- sistemi per coperture industriali e capannoni;
- strutture zavorrate per tetti piani;
- profili e staffe in alluminio o acciaio;
- sistemi progettati per limitare l’impatto sulla copertura esistente.
Strutture fotovoltaiche a terra
Negli impianti fotovoltaici installati a terra le strutture devono garantire stabilità, corretta inclinazione dei moduli e resistenza alle condizioni ambientali del sito.
La progettazione può tenere conto di:
- orientamento e inclinazione dei moduli;
- carichi dovuti a vento e neve;
- caratteristiche del terreno;
- spazi necessari per manutenzione e accessibilità;
- riduzione degli ombreggiamenti tra le file di pannelli;
- eventuale utilizzo di sistemi fissi o inseguitori solari.
Sicurezza e durata delle strutture fotovoltaiche
La struttura deve essere dimensionata in funzione delle condizioni reali di installazione, considerando i carichi ambientali, il tipo di copertura o terreno e le caratteristiche dei moduli utilizzati.
Una corretta progettazione contribuisce a garantire stabilità, affidabilità e durata dell’impianto fotovoltaico nel tempo.
Progettazione di impianti fotovoltaici a Bergamo e in Lombardia
Lo Studio Tecnico Roberto Miele progetta impianti fotovoltaici per aziende, capannoni e altre applicazioni in Lombardia, valutando anche strutture di supporto, caratteristiche della copertura, disposizione dei moduli e condizioni ambientali del sito.
Junction box, busbar e connessioni elettriche nei moduli fotovoltaici
La junction box fotovoltaica è la scatola di connessione installata sul retro del modulo. Ha il compito di raccogliere le connessioni elettriche provenienti dalle celle e di consentire il collegamento del pannello all’impianto.
Insieme a busbar, ribbon, connettori e diodi di bypass, la junction box contribuisce al corretto funzionamento elettrico e alla protezione del modulo fotovoltaico.
A cosa serve la junction box
Le principali funzioni della junction box sono:
- raccogliere i collegamenti elettrici provenienti dalle celle fotovoltaiche;
- proteggere le connessioni elettriche del modulo;
- ospitare i diodi di bypass;
- consentire il collegamento dei cavi in corrente continua;
- contribuire all’isolamento e alla protezione da umidità e agenti esterni.
Diodi di bypass e protezione del modulo
I diodi di bypass permettono alla corrente di aggirare gruppi di celle che risultano temporaneamente meno produttivi, ad esempio in caso di ombreggiamento parziale o anomalie.
Questo aiuta a limitare perdite di produzione e sollecitazioni localizzate all’interno del modulo.
Busbar e ribbon: collegamenti interni delle celle
Le busbar e i ribbon sono elementi conduttivi utilizzati per raccogliere e trasferire la corrente elettrica generata dalle celle fotovoltaiche.
La loro configurazione influenza resistenza elettrica, perdite interne e distribuzione della corrente all’interno del modulo.
Connettori e cavi fotovoltaici
I moduli vengono collegati tra loro tramite cavi e connettori progettati per funzionare in corrente continua e resistere alle condizioni ambientali tipiche degli impianti fotovoltaici.
Tra gli aspetti più importanti:
- protezione da umidità e agenti atmosferici;
- resistenza ai raggi UV;
- corretto isolamento elettrico;
- compatibilità tra connettori e cavi utilizzati;
- affidabilità dei collegamenti nel tempo.
Affidabilità e sicurezza delle connessioni
La qualità delle connessioni elettriche è fondamentale per il corretto funzionamento del modulo e dell’intero impianto fotovoltaico.
Connessioni non correttamente realizzate o componenti non compatibili possono aumentare resistenze di contatto, perdite e surriscaldamenti.
Progettazione di impianti fotovoltaici a Bergamo e in Lombardia
Lo Studio Tecnico Roberto Miele progetta impianti fotovoltaici per aziende e capannoni in Lombardia, considerando anche cablaggi, protezioni, connettori e componenti elettrici necessari alla corretta integrazione dei moduli nell’impianto.
